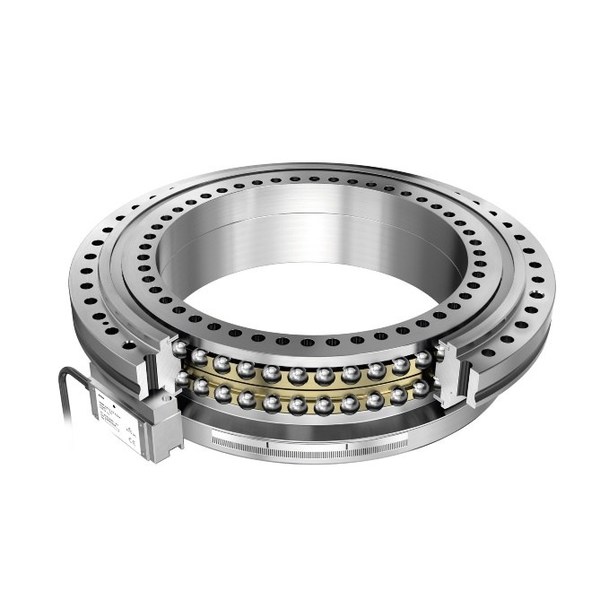

ZKLDF系列軸向角接觸球軸承現可選配增量式角度測量系統
轉臺軸承支座中集成角度測量系統，提供超高精度，安裝簡便輕松
使用測量系統不會限制轉臺空心軸直徑
在日前舉行的2022年德國斯圖加特國際金屬加工展覽會(AMB 2022)上，舍弗勒展示了可選配一體化增量式角度測量系統(ZKLDFMI)的ZKLDF系列軸向角接觸球軸承。ZKLDF型軸承適用于超高速工況，具有低起動轉矩和低摩擦水平，成為有色金屬、塑料及木材加工專用高速機床的優選部件。該系列軸承還完美適配工業自動化領域使用的高動態旋轉分度臺。由于旋轉軸上的ZKLDF軸承與直接驅動裝置組合使用，因此集成角度測量系統可謂順理成章。與舍弗勒為機床行業提供的所有其他角度測量系統一樣，感應式AMOSIN？角度測量系統也用于ZKLDFMI軸承。
具有多重優勢的軸承集成解決方案
AMOSIN？角度測量系統的刻度被貼在經過精密研磨、完全精密運行的軸承內圈上。通過將測量系統定位在軸承外圈支承面上，可以獲得最高測量精度。測頭用螺釘直接安裝在固定式軸承外圈上。感應式測量系統對潤滑劑和磁場具有極高的耐受性。由于增量式測頭具有高輸出頻率，可以充分利用ZKLDF軸承的最大速度。中央通道不受測量系統的影響，從而確保介質通過的設計自由度。
增量系統具有距離編碼參考標記。因此，盡管控制器在首次接通時需要執行參考運行，但由于掃描儀只需要經過兩個參考標記，因此運行時間很短。一旦參考運行完成，便可知曉絕對角度位置并開始機械加工。
