軸承型號的表示方法介紹

2023-02-16 16:19:11 分類：軸承知識

摘要：軸承軸承型號軸承內徑軸承類型工業 軸承知識

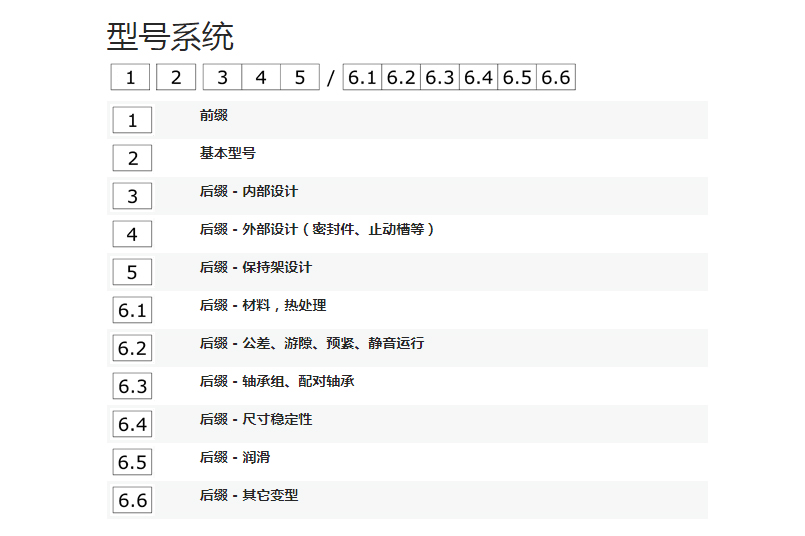

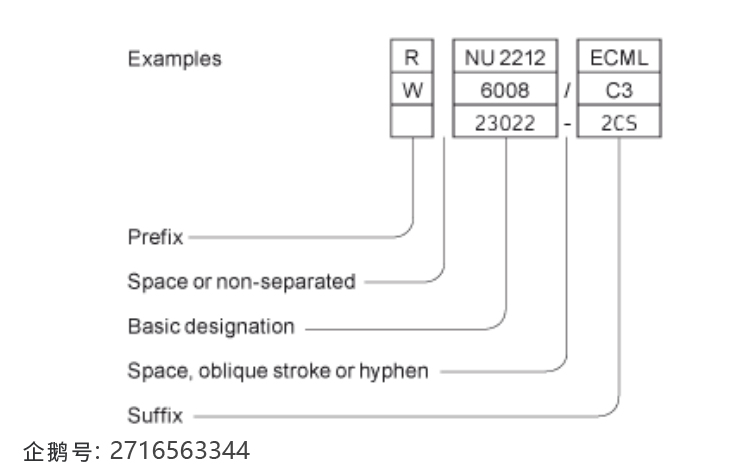

大多數滾動軸承的型號采用一個型號系統。一個完整的軸承型號由基本型號加上一個或多個補充前綴和后綴組成。

基本型號可以表示軸承信息：

1、軸承類型；2、基本設計；3、基本尺寸

前綴和后綴指明設計特征或識別軸承部件。

一、基本型號

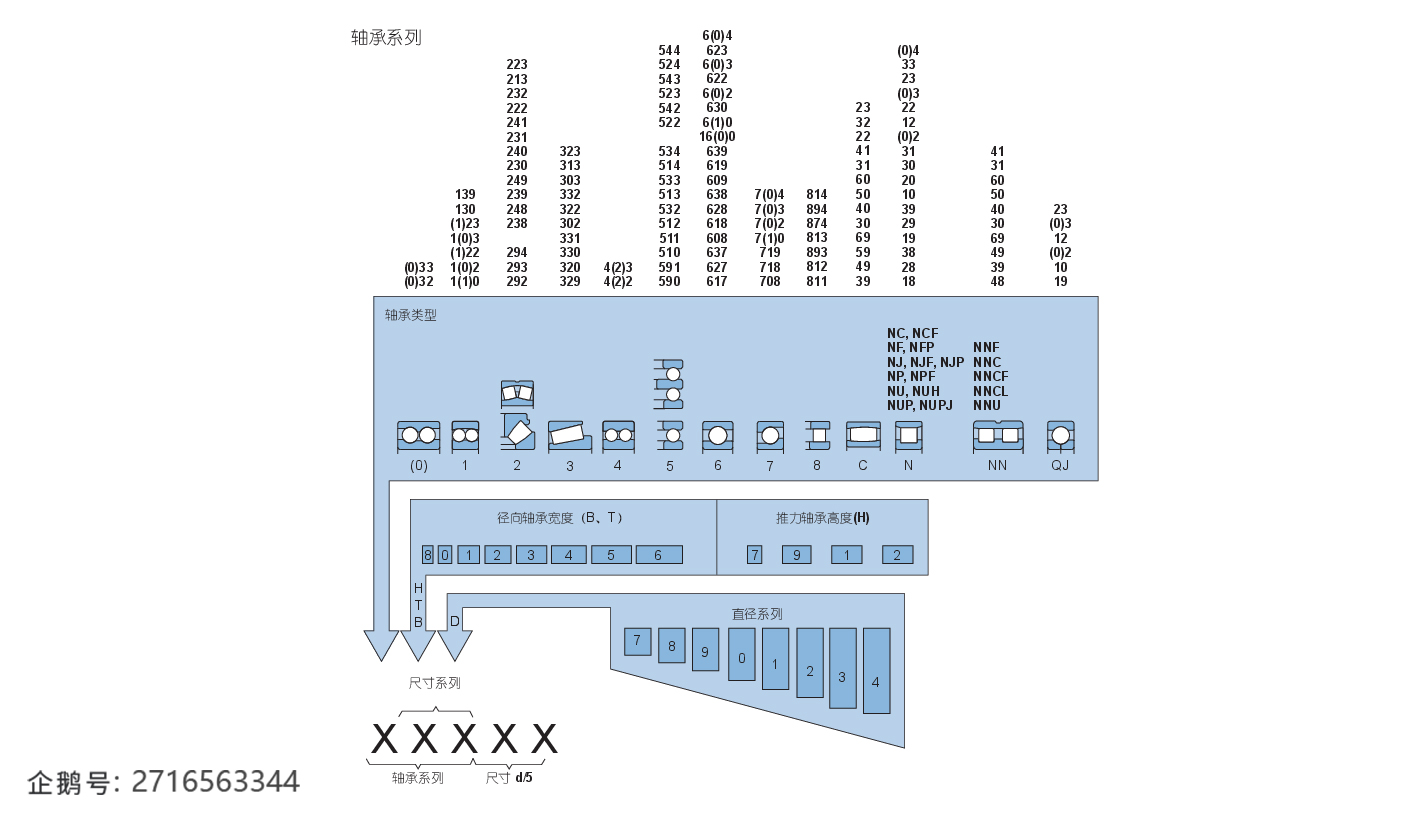

基本型號通常包含三到五個位數。基本型號系統如（圖一）所示。數字和字母組合含義如下：

圖一

第一個數字、第一個字母或第一串字母的組合表示軸承類型和最終基本變型。

接下來的兩個數字表示 ISO 尺寸系列。第一個數字表示寬度或高度系列（尺寸 B、T 或 H）。第二個數字表示直徑系列（尺寸 D）。

基本型號的最后兩位數字表示軸承內徑的尺寸代碼。尺寸代碼乘以 5 將得出以毫米為單位的內徑 (d)。

下面是基本軸承型號系統中的一些重要的例外情況：

1.在少數情況下，表示軸承類型的數字和/或尺寸系列的第一個數字被省略，而不表示在型號中。這些數字顯示在（圖一）的括號內。

2.內徑為 10、12、15 或 17 mm 的軸承用以下的尺寸代碼表示：

00 = 10 mm
01 = 12 mm
02 = 15 mm

03 = 17 mm

3.對于內徑小于 10 mm 或大于等于 500 mm 的軸承，型號中直接顯示以毫米為單位的內徑值（不用尺寸代碼）。該尺寸標識與軸承型號的其余部分用斜線分開，例如 618/8 (d = 8 mm) 或 511/530 (d = 530 mm)。根據 ISO 15 標準，內徑為 22、28 或 32 mm 的標準軸承也用相同方法表示，例如 62/22 (d = 22 mm)。

4.對于一些內徑小于 10 毫米的軸承，例如深溝、自調心與角接觸球軸承，內徑也用毫米來表示（不用代號），但是它與系列型號之間不用斜線分開，例如 629 或 129 (d = 9 mm)。

5.非標準內徑的軸承不用任何尺寸代碼表示，而是直接以毫米為單位表示，最多至小數點后的三位數。該內徑標志是基本型號的一部分，它與基本型號之間用斜線分開，例如 6202/15.875 (d = 15.875 mm = 5/8 in)。
